RX系列被动型菱形防护网
当前位置: 首页 > 产品中心 > 被动防护网系列

RX系列被动型菱形防护网

  • 【所属分类】:被动防护网系列
  • 【文章作者】:admin
  • 【浏览次数】:2020-06-17
  • 【产品简介】: RX系列被动型菱形防护网用途:拦截山体崩塌落石,防止发生意外事故。产品符合铁路沿线斜坡柔性安全...
  • 咨询热线:15531817777

  • 产品详情

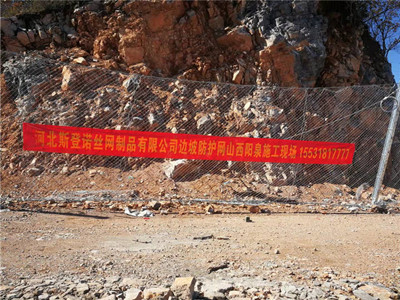

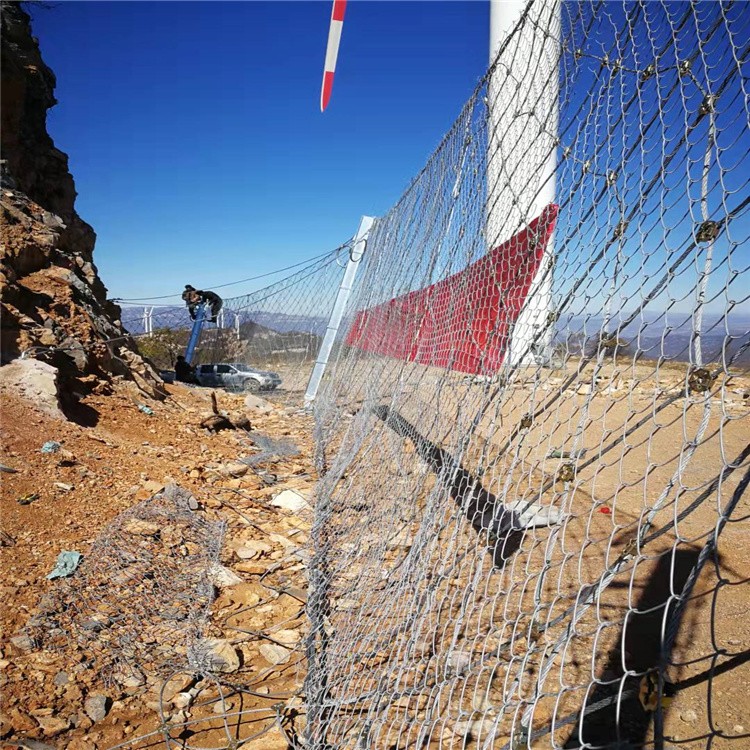

RX系列被动型菱形防护网用途:拦截山体崩塌落石,防止发生意外事故。产品符合铁路沿线斜坡柔性安全防护网(TB/TB3089-2004)及交通行业(JT/T528-2004)生产标准。

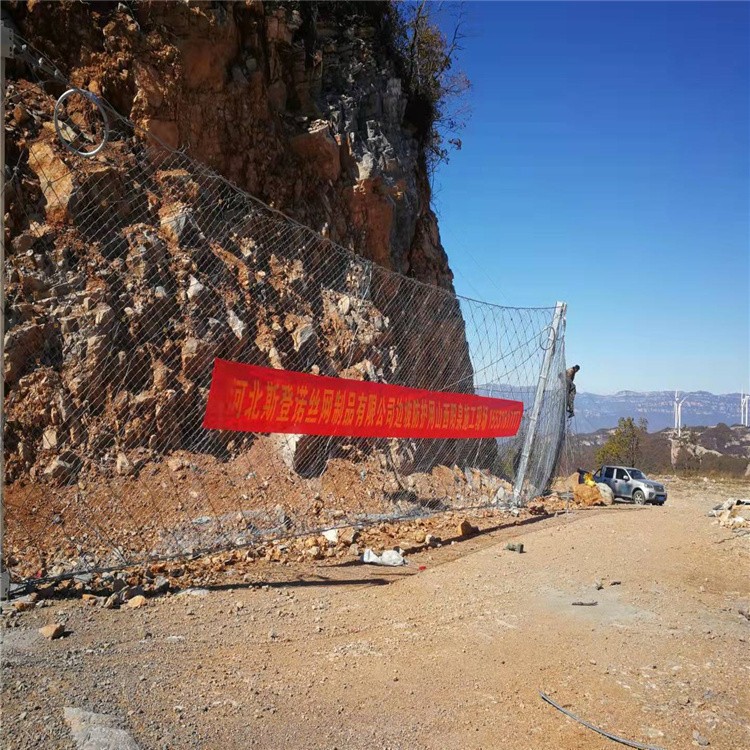

被动防护系统是以钢丝绳网为主的栅栏式柔性拦石网。设置于斜坡上相应位置,用于阻挡、拦截斜坡面的滚落石以避免其破坏保护的对象——铁路、公路、建筑物等。

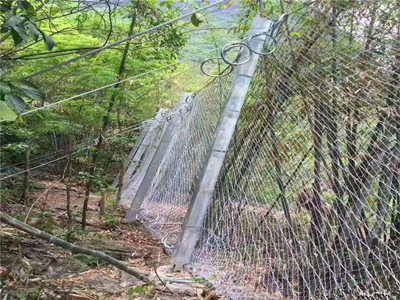

RX系列被动型菱形防护网是由钢丝绳网、环形网、固定系统、减压环和钢柱四个主要部分构成。钢柱和钢丝绳网连接组合构成一个整体,对所防护的区域形成面防护,从而阻止崩塌岩石土体的下坠,起到边坡防护作用。


RX-050型被动菱形防护网结构配置:

材质:高强度钢丝

网型:DO/08/200+SO2.2/5

钢柱间距10M,

带消能环Φ16mm的双支撑绳

Φ16mm人字形上拉锚绳(每跨6个消能环)

Φ16mm侧拉锚绳(单绳)

缝合绳:Φ8mm钢丝绳

DO/08/200/4*5m钢丝绳网(大网)

格栅网(小网):丝径2.2mm,网孔5cm*5cm

主要防护功能:拦截撞击能500KJ以内的落石

钢柱:由普通工字钢加工而成,其高度与系统高度相同,工字钢型号,依据钢柱高度按下表选定:

系统高度H(m)      2        3        4         5         6         7

     工字钢型号            16      16     18     20b    22b   22b


工字钢的尺寸、外形重量允许偏差应符合GB/T706-1998的各项技术要求。



       SNS被动防护系统在材料的设计选型上充分考虑了安装的易用性,材料的简单性,施工环境的不同性,而对系统做出整体优化,选用热镀锌防腐材料确保材料的防护寿命,防腐年限可长达30-50年。防护网和钢丝绳作为一个整体来拦截落石,能很好地吸收落石能量,同等条件下防护能级更高。其防护能量一般为150KJ-3000KJ,特殊设防能高达5000KJ。






用被动网结构配置及防护功能
(符合铁道行业标准:TB/T 3089—2004"中华人民共和国交通行业标准 JT/T528-2004

型号

网型

结构配置

主要防护功能

RX-025(常用简单型菱形网)



DO/08/250

钢柱+支撑绳+拉锚绳+缝合绳+减压环[钢柱( 间距10M),带消能环的∮12双支撑绳和∮16“1”字形上拉锚绳(每跨3个消能环),∮12侧拉锚绳(单绳),DO/08/250/4*5m钢丝绳网,∮12下拉及中间加固拉锚绳(单绳),∮8缝合绳,格栅网]

拦截撞击能250kj以内的落石

★RX-050(普通常用型菱形网)



DO/08/200

RX-025[钢柱(间距10M),带消能环的∮16双支撑绳和∮16“字形上拉锚绳(每跨6个消能环),∮16侧拉锚绳(单绳),DO/08/200/4*5钢丝绳网,∮16下拉及中间加固拉锚绳(单绳),∮8缝合绳,格栅网]

拦截撞击能500kj以内的落石

RX-075(常用型菱形网)

DO/08/150

RX-025[钢柱(间距10M),带消能环的∮18双支撑绳和∮16“字形上拉锚绳(每跨10个消能环),∮18侧拉锚绳(单绳),DO/08/150/4*5m钢丝绳网,∮8缝合绳,格栅网]

拦截撞击能750kj以内的落石

RX I-025(环形网)

R5/3/300

钢柱+支撑绳+拉锚系统+缝合绳

RX-025

RX I-050(环形网)

R7/3/300

RX I-025

RX-050

★RX I-075(常用型环形网)

R7/3/300

RX-025

RX-075

RX I-100(环形网)

R9/3/300

RX-025[钢柱(间距9m),带消能环的∮18双支撑绳和∮16“字形上拉锚绳(每跨10个消能环),∮18侧拉锚绳(单绳),DO/08/120/4*4.5m钢丝绳网,∮8缝合绳,格栅网[支撑绳(c+)、锚杆(L+]]

拦截撞击能1000kj以内的落石

RX I-150(环形网)

R12/3/300

RX-025

拦截撞击能1500kj以内的落石

   RX I-200(环形网)

R19/3/300

RX-025

拦截撞击能2000kj以内的落石


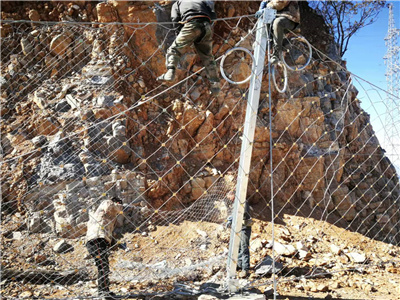

被动防护网安装流程:

测量定位→基坑开挖→基座安装→网柱及上侧位绳安装→侧拉锚杆安装→上下支撑绳安装→格栅安装→挂钢绳网并缝合→验收。
