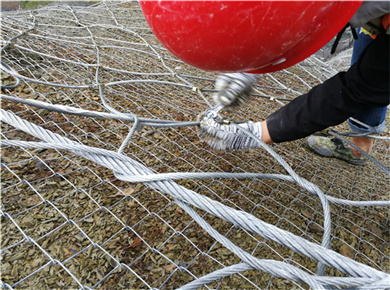

一、边坡防护网介绍:

边坡防护网防护网主要分为:主动山体防护网系列和被动山体防护网系列。(又名:边坡防护网、护坡网、钢丝绳网、SNS柔性防护网等。)

以高强度钢丝绳柔性网(菱形钢丝绳网、环形网、高强度钢丝格栅)作为主要构成部分,并以覆盖、紧固来防治坡面岩石崩塌、滚落、爆破飞石等危害的钢丝绳柔性防护系统。该系统经过不断的改进,使该技术得到很好的发展和应用,其成熟的柔性防护新技术,完善的施工应用技术、标准的模块化操作,使SNS柔性主动防护系统成为边坡地质灾害得到大规模的应用。

SNS柔性主动防护系统是在采用国际最新坡面防护及岩石拦截标准的基础上设计而成。与传统的施工方法相比,该系统克服了刚性防护施工中诸多弊端,采用模块化安装方式、缩短了工期和施工费用,整个系统由高强度钢丝绳柔性、锚杆及其它安装附件组合安装而成。

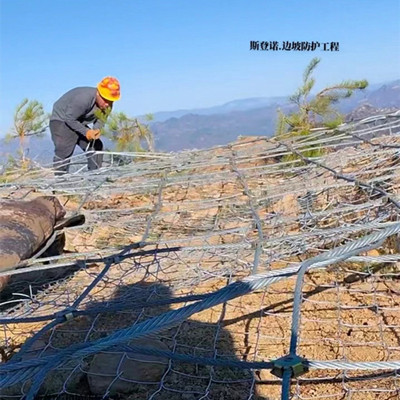

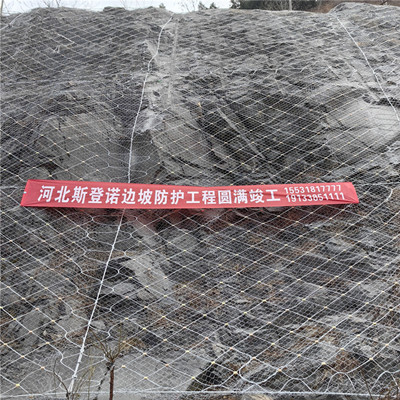

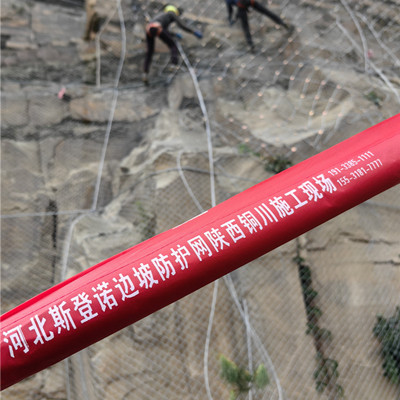

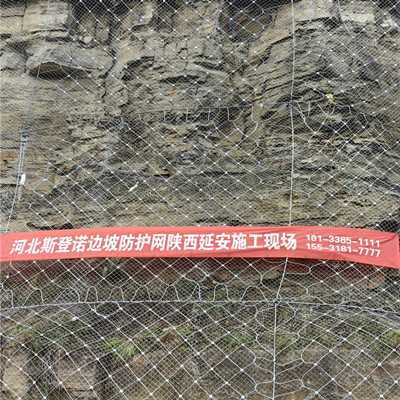

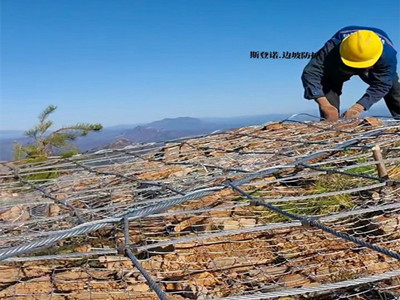

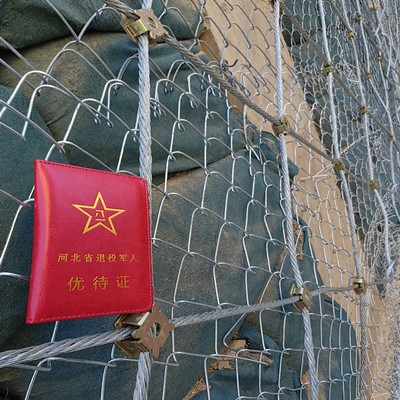

二、边坡防护网 - 主动边坡防护网系统介绍

       采用热镀锌高强度钢丝绳做为系统主要材料的主动防护系统,其材料的特殊制造工艺和高防腐防锈技术,决定了系统的超高寿命,通过大量的试验和研究发现。SNS主动防护系统具有30—50年的防护使用寿命。

       主动防护网常用型号有: GAR1(普通简单型)、GAR2(普通型)、GPS1(普通常用型)GPS2(普通常用型)GER1、GER2、GTC-65A、GTC-65B。


       主动防护网的配置一般要依据图纸,但是由于山体凹凸不平,各项主动防护网的配置数量也要依据总体的主动防护网的数量而定。一般主动防护网都需要包含以下配置:

       内外钢丝格栅网SO/2.2/50,一般尺寸为2.25*9.2米。

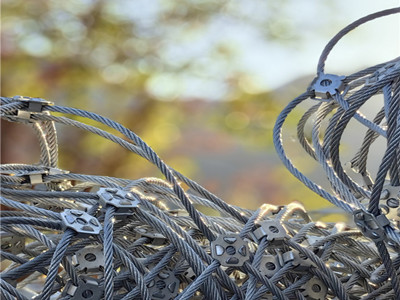

       外网边坡防护网DO/08/300 一般为4*4米,也可以定做如5*2米,5*3米,5*4米,5*5米,2*2米等。

       缝合绳即为8mm直径的钢丝绳(由钢丝、绳芯及润滑脂组成),依据主动防护网的数量,我们会配置相应的缝合绳并多出一部分。

       主动防护网的支撑绳分为横向支撑绳和纵向支撑绳,一般横向为16mm直径。纵向为12mm,也有部分图纸设计成双16mm,均可定做,如18mm等。

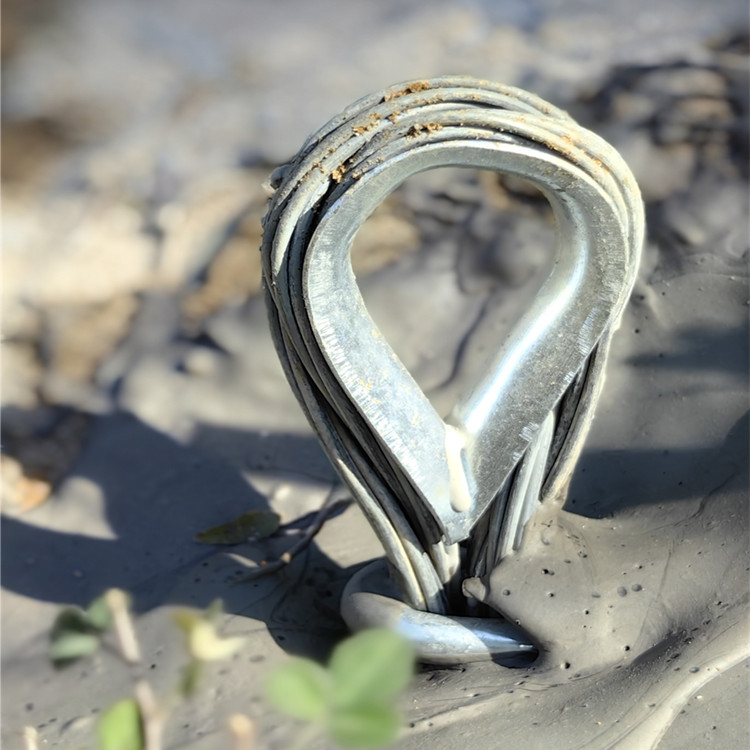

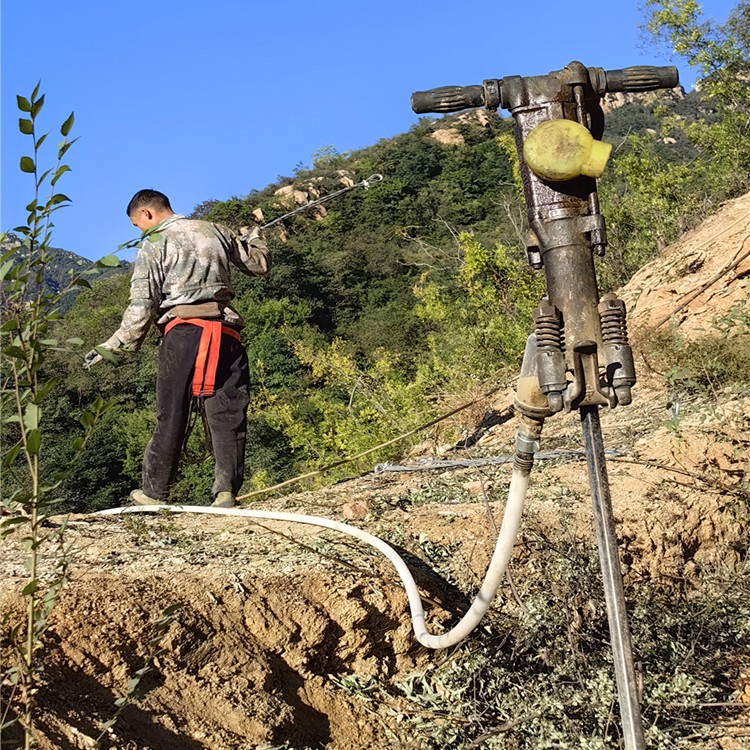

       主动防护网的柔性锚杆是用钢绞线和鸡心环(起重机械吊具的一种),绳卡等制作而成,一般长度为1米,2米,3米等,也有部分图纸设计成3.5米,4米,甚至6米,我们工厂多长度都可以做,只是施工难度应该会有增加,例如当锚杆过长如6米时,我们就需要使用潜孔钻而非空压机,由此,安装成本也会大大增加。


三、系统主要构件及特征

常用主动网结构配置及防护功能,本产品符合(铁道行业标准:TB/T 3089—2004)

1.GAR1型:普通简单型 钢丝绳网 边沿(或上沿)钢丝绳锚杆+支撑绳+缝合绳(D0/08/300钢绳网+上下沿锚固+上下沿(或横向)支撑绳) 围护作用,限制落石头运动范围,部分仰制崩塌的发生。

2.GAR2 型:普通型 钢丝绳网 系统钢丝绳锚杆+支撑绳+缝合绳,孔口凹坑+张拉[或边沿(上沿)锚固(钢索锚杆2-4m距4.5m)+纵横向支撑绳(2-∮16)+钢丝绳网(◇08/300/4*4㎡)+缝合绳(∮8)] 坡面加固,仰制崩塌和风化剥落的发生,限制局部或少量的落实运动范围。

3.GPS1型:普通常用型 钢丝绳网+钢丝格栅 同GAR1+钢丝格栅(GAR1+SO/2.2/50铁丝格栅) 同GAR1,有小块落石时选用。

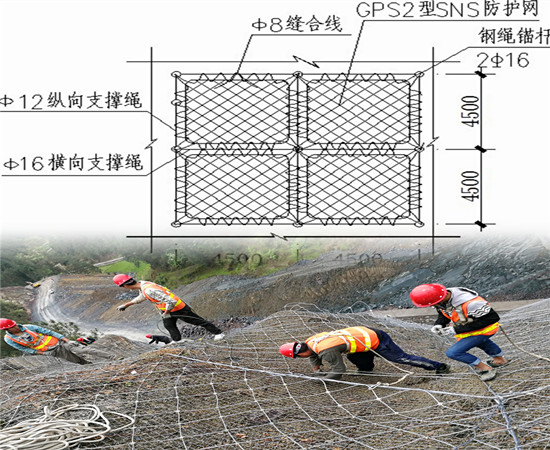

4.GPS2型:普通常用型 钢丝绳网+钢丝格栅 同GAR2+铁丝格栅[或边沿(上沿)锚固(钢索锚杆2-4m距4.5m)+纵横向支撑绳(2-∮16)+钢丝绳网(◇08/300/4*4㎡)+缝合绳(∮8)+ SO/2.2/50铁丝格栅+系统锚固] 同GAR2,有小块危石或土质边坡时选用。

5.GER1型: 钢丝格栅 同GAR1但用铁线缝合〔SO/2.2/50铁丝格栅,上下沿锚固,上下沿支撑绳〕 同GAR1,但落石块体积小且寿命要求较短时选用,以碎落防护为主

GER2 钢丝格栅 同GAR2但用铁线缝合〔SO/2.2/50铁丝格栅,上下沿锚固,纵横沿支撑绳〕 同GAR2,但危石块体积小且寿命要求较短时采用 。

6.GTC-65A型: 高强度钢丝格栅 预应力钢筋锚杆+孔口凹坑+缝合绳(根据需要选用边界支撑绳和钢丝绳锚杆) 同GPS2,能满足可达100年的更长的防腐寿命要求,但其加固能力仅为其70%~80%左右,不适合于体积大于1立方米大块落石防护 。

7.GTC-65B型: 高强度格栅 预应力钢筋锚杆(根据需要选用边界支撑绳和钢丝绳锚杆) 同GAR1,能满足可达100年的更长的防腐寿命要求,但不适合于体积大于1立方米大块落石防护。

8.MG-GPS2型: 钢丝绳网+钢丝格栅+深度固坡钢筋锚杆 同GPS2+钢丝格栅+深度固坡钢筋锚杆[或边沿〔上沿〕锚固〔深度固坡钢筋锚杆2-8m间距模数2.25m〕+纵横向支撑绳〔∮16/∮12〕+钢丝绳网〔◇08/300/4*4㎡〕+缝合绳〔∮8〕+SO/2.2/50铁丝格栅+系统锚固 张拉垫板] 坡面加固+坡体深层锚固,仰制坡体崩塌和表层风化剥落的发生,限制坡体滑坡及局部落石运动范围,可用于有小块危石或土质或土夹石边坡的治理。

9.MG-GPS2-L型: 同MG-GPS2 同MG-GPS2+坡面织草绿化 同MG-GPS2+坡面织草绿化。

三、边坡防护网 - 被动边坡防护网系统介绍

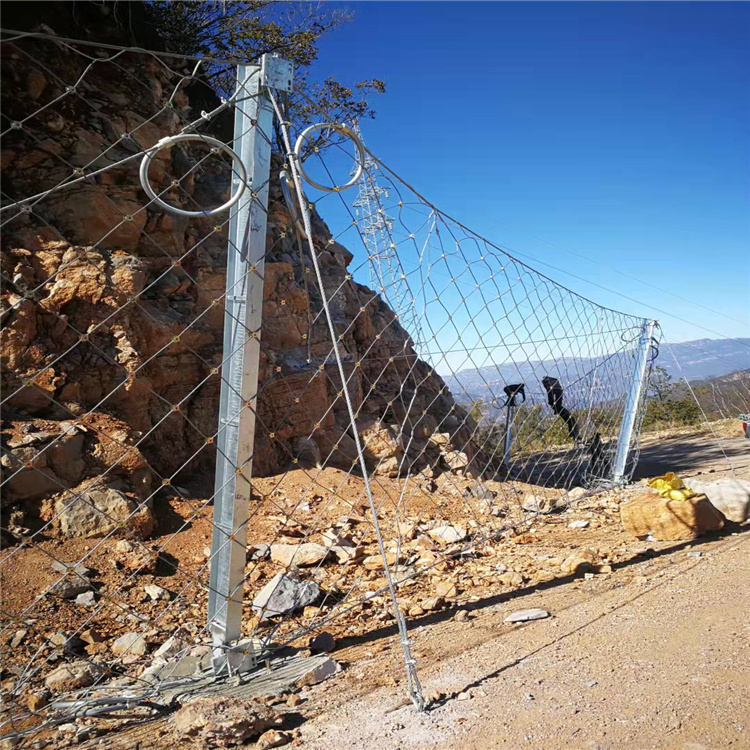

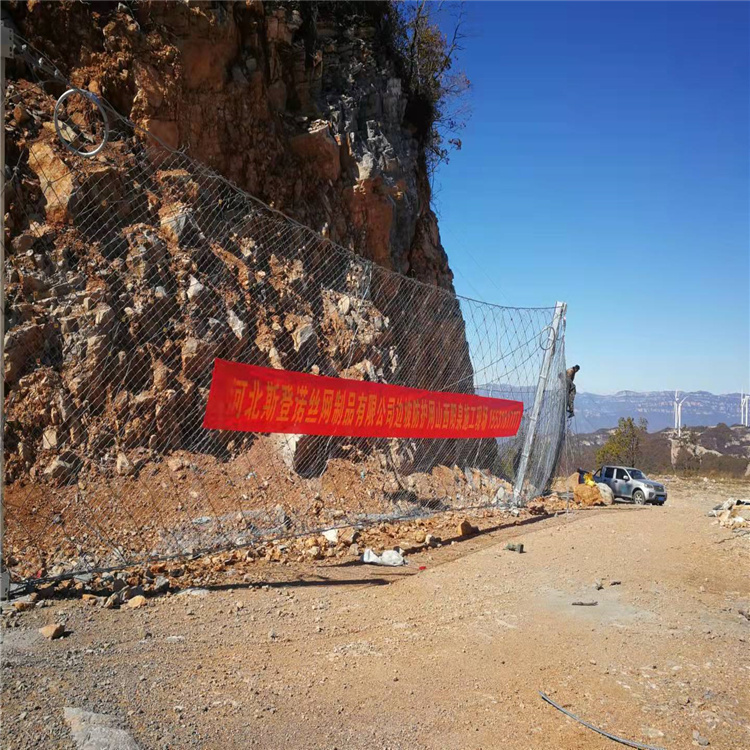

SNS被动防护网系统是由钢丝绳网、高强度铁丝格栅网、锚杆、工字钢柱、上下拉锚绳、消能环、底座及上下支撑绳等部件构成。系统由钢柱和钢绳网联结组合构成一个整体,对所防护的区域形成坡面防护,从而阻止崩塌岩石的下坠,起到边坡防护的作用。

钢绳网被动防护系统的特点在于:系统的柔性和拦截强度足以吸收和分散传递预计的落石冲击动能,消能环的设计和采用使系统的抗冲击能力得到进一步提高。与刚性拦截和砌浆挡墙相比:改变了原有施工工艺。使工期和资金得到减少。

本系统以崩塌落石的冲击动能作为工程施工的设计选型依据,避免了刚性坡面防护设计中,参数与防护等级不相称或相差较大等缺点,针对不同的防护等级。公司开发设计出不同能量等级的产品与之相配套。防护能量从250-3000kj,并已能对高达5000kj的更高能级进行特殊防护。

钢绳网被动防护系统在材料的设计上考虑了易于安装,即用最少量的锚杆和最少量的开挖来实现最快速简便的施工安装。系统部件全部实行标准化的工厂生产,现场施工除少量的以锚杆安装为主的基础施工外,主要为积木式的安装作业,施工安装和维修人员仅需要少量常规机具即可进行系统的安装、维修和部件更换。

结构配置及防护功能(符合铁道行业标准:TB/T 3089—2004) :

1.rx-025 型:(常用简单型) DO/08/350 钢柱+支撑绳+拉锚绳+缝合绳+减压环[钢柱( 间距10M),带消能环的∮14双支撑绳和∮16“1”字形上拉锚绳(每跨3个消能环),∮14侧拉锚绳(单绳),◇/08/250/4*5㎡钢丝绳网,∮8缝合绳,格栅网] 拦截撞击能250kj以内的落石 。

2.RX-050型:(普通常用型) DO/08/200 同RX-025[钢柱(间距10M),带消能环的∮16双支撑绳和∮16“人”字形上拉锚绳(每跨6个消能环),∮16侧拉锚绳(单绳),◇/08/200/4*5㎡钢丝绳网,∮8缝合绳,格栅网] 拦截撞击能500kj以内的落石 。

3.RX-075型:(常用型) DO/08/150 同RX-025[钢柱(间距10M),带消能环的∮18双支撑绳和∮16“人”字形上拉锚绳(每跨10个消能环),∮18侧拉锚绳(单绳),◇/08/150/4*5㎡钢丝绳网,∮8缝合绳,格栅网] 拦截撞击能750kj以内的落石 。

4.RX I-025 R5/3/300 钢柱+支撑绳+拉锚系统+缝合绳 同RX-025

6.RX I-050 R7/3/300, 同RX I-025 RX-050

7.RX I-075 R7/3/300, 同RX-025 RX-075

8.RX I-100 R9/3/300, 同RX-025[钢柱(间距9m),带消能环的∮18双支撑绳和∮16“人”字形上拉锚绳(每跨10个消能环),∮18侧拉锚绳(单绳),◇/08/120/4*4.5㎡钢丝绳网,∮8缝合绳,格栅网[支撑绳(c+)、锚杆(L+)] 拦截撞击能1000kj以内的落石。

9.RX I-150 R12/3/300 同RX-025 拦截撞击能1500kj以内的落石。

10.RX I-200 R19/3/300 同RX-025 拦截撞击能2000kj以内的落石。

11.AX-015 DO/08/250 同RX-025 拦截撞击能150kj以内的落石 。

12.AX-030 DO/08/200 同RX-025 拦截撞击能300kj以内的落石 。

13.AX I-015 R5/3/300, 同RX I-025 同AX-015

14.AX I-030 DO/08/300, 同RX-025 同AX-030

15.CX-030 DO/08/200, 同RX-025 同AX-030

16.CX-050 DO/08/150, 同RX-025 同RX-050

17.CX I-030 R7/3/300, 同RX I-025 同AX-030

18.CX I-050 R7/3/300, 同RX-025 同RX-050

注:1、上表型号中后边数字代表被动防护网的能量吸收能力;如“050”表示系统最大能量吸收能力为500kj,“150”表示系统最大能量吸收能力为1500kj,依次类推;2、产品质量标准均符合“中华人民共和国铁道行业标准:TB/T 3089—2004” 。

四、边坡防护网 - 边坡柔性防护网安装步骤

(1)SNS边坡柔性防护网安装步骤按设计并结合现场实际地形对钢柱和锚杆基础进行测量定位。现场放线长度应比设计系统长度增加约3~8%,对地形起伏较大,系统布置难沿同一等高线呈直线布置时取上限(8%);对地形较平整规则,系统布置能基本上在同一等高线沿直线布置时取下(3%);在此基础上,柱间距可有为设计间距20%的缩短或加宽调整范围。

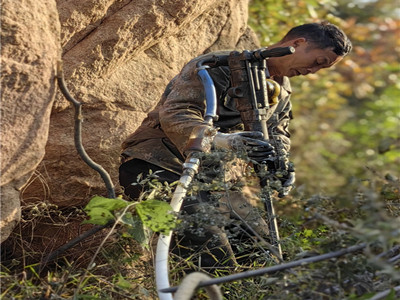

(2)基坑开挖(对覆盖层不厚的地方,当开挖至基岩而尚未达到设计深度时,则在基坑内的锚孔位置处钻凿锚杆孔,待锚杆插入基岩并注浆后才灌注上部基础砼)。

(3)预埋锚杆并灌注基础砼(对岩石基础,2、3工序应为钻凿锚杆孔和锚杆安装,对砼基础,亦可在灌注基础砼后钻孔安装锚杆)。

(4)基座安装:将基座套入地脚螺栓并用螺帽拧紧。

(5)钢柱及上拉锚绳安装

(6)侧拉锚绳的安装:安装方法同上拉锚绳,只是在上拉锚绳安装好后进行。

(7)上支撑绳安装

(8)下支撑绳安装

(9)钢绳网的安装

(10)钢丝绳网格栅安装
