带你了解下SNS主动防护系统的施工方案

【文章作者】:admin 【浏览次数】:【发表时间】:2020-07-06

  钢丝绳锚杆布置:锚杆采用Φ16*2钢丝绳,长度为2米,松动的中央采用25*3的中空锚杆,长度为2米。纵横规范间排距为4.5*4.5m.锚杆孔尽可能布置在自然低洼处,为此可对锚杆的规范间距作0.3m左右的调整,以确保系统尽可能紧贴岩面。



  部分区域依据需求可增补固定Φ25钢筋锚杆,增补锚杆长度2-3m,并备有锚垫板;锚杆孔首应与岩面尽可能垂直,支撑绳:纵横向支撑绳均穿过沿程钢丝绳锚杆的环套,并用紧线葫芦张拉至手感不再松动为止,两端用绳卡固定。为防止支撑绳张拉艰难,对纵横向尺寸较大的边坡,每根支撑绳可按50m左右分段。

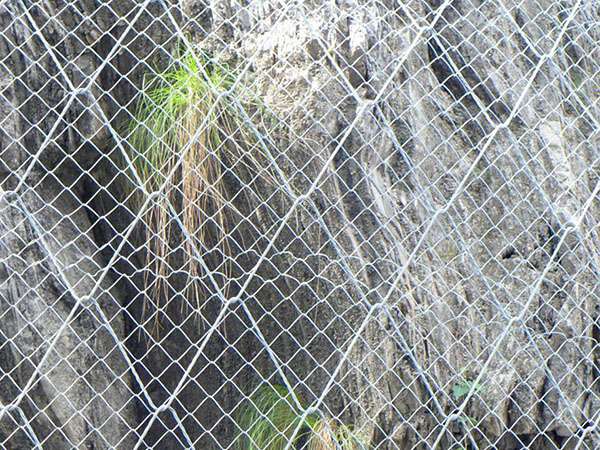

  铁丝格栅:格栅应掩盖全部防护区域,网块间搭接宽度不应小于5cm,网块间及网块与支撑绳间需用扎丝扎结,钢丝绳网:每相邻四根钢丝绳锚杆构成的一个矩形挂网单元内铺设一张钢丝绳网,网块边沿与支撑绳间缝合张拉衔接。


  施工装置办法对坡面防护区域内的浮土及浮石停止肃清;在每一孔位处凿一深度不小于锚杆外露环套长度的凹坑,普通口径为20cm,深20cm;按设计深度钻凿锚杆孔并清孔,孔深应比设计锚杆长度长5cm以上,孔径不小于Φ42;受凿岩设备限制时,构成每根锚杆的两股钢绳可分别锚入两个孔径不小于Φ22的锚孔内。


  构成人字形锚杆,两股钢绳间夹角为15o~30o,以到达同样的锚固效果;锚杆采用锚固剂停止锚固;装置纵横向支撑绳,张拉紧后两端各用二至四个(支撑强长度小于15m时用二个,大于50m时用四个,其间用三个)绳卡与锚杆外露环套固定衔接。
