被动防护网安装施工图解说明

【文章作者】:admin 【浏览次数】:【发表时间】:2021-04-16

被动防护网安装施工图解说明:


一、被动防护网施工前准备:

(1)按设计并结合现场实际地形对钢柱和锚杆基础进行测量定位。现场放线长度应比设计系统长度增加约3~8%,对地形起伏较大,系统



布置难沿同一等高线呈直线布置时取上限(8%);对地形较平整规则,系统布置能基本上在同一等高线沿直线布置时取下限(3%);在此



基础上,柱间距可有为设计间距20%的缩短或加宽调整范围。



(2)基坑开挖(对覆盖层不厚的地方,当开挖至基岩而尚未达到设计深度时,则在基坑内的锚孔位置处钻凿锚杆孔,待锚杆插入基岩并注



浆后才灌注上部基础砼)。



(3)预埋锚杆并灌注基础砼(对岩石基础,2、3工序应为钻凿锚杆孔和锚杆安装,对砼基础,亦可在灌注基础砼后钻孔安装锚杆)。

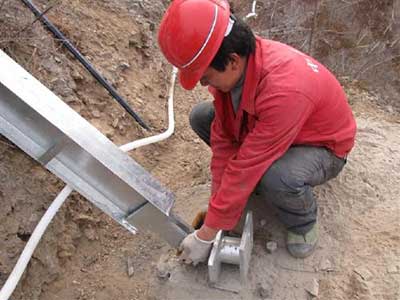

(4)基座安装:将基座套入地脚螺栓并用螺帽拧紧。

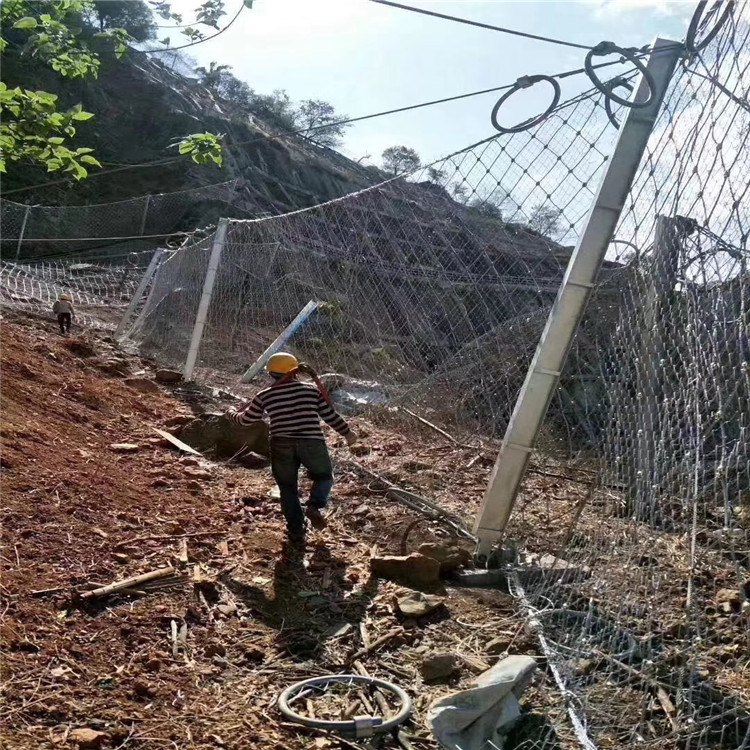

(5)钢柱及上拉锚绳安装







2、被动防护网施工工序:

(1) 将钢柱顺坡向向上放置并使钢柱底部位于基座处;



(2)将上拉锚绳的挂环挂于钢柱顶端挂座上,然后将拉锚绳的另一端与对应的上拉锚杆环套连接并用绳卡暂时固定(设置中间加固和下拉



锚绳时,同上拉锚绳一起安装或待上拉锚绳安装好后再安装均可);



(3) 将钢柱缓慢抬起并对准基座,然后将钢柱底部插入基座中,最后插入连接螺杆并拧紧;



(4) 通过上拉锚绳来按设计方位调整好钢柱的方位,拉紧上拉锚绳并用绳卡固定;



(5)侧拉锚绳的安装:安装方法同上拉锚绳,只是在上拉锚绳安装好后进行。



(6)上支撑绳安装



6-1 将第一根上支撑绳的挂环端暂时固定于端柱(分段安装时为每一段的起始钢柱)的底部,然后沿平行于系统走向的方向上调直支撑绳并



放置于基座的下侧,并将减压环调节就位(紧邻钢柱的减压环边距钢柱约50cm);



6-2、 将该支撑绳的挂环挂于端柱的顶部挂座上;



6-3 、在第二根钢柱处,用绳卡将支撑绳固定悬挂于挂座的外侧;在第三根钢柱处,将支撑绳置于挂座内侧;如此相间安装支撑绳在基座



挂座的外侧和内侧,直到本段最后一根钢柱并向下绕至该钢柱基座的挂座上,再用绳卡暂时固定;



6-4 、再次调整减压环位置,当确信减压环全部正确就位后拉紧支撑绳并用绳卡固定;



6-5、 第二根上支撑绳和第一根的安装方法相同,只不过是从第一根支撑绳的最后一根钢柱向第一根钢柱的方向反向安装而已,且减压环



位于同一跨的另侧;



6-6、在距减压环约40cm处用一个绳卡将两根上部支撑绳相互并结(仅用30%标准紧固力或手动拧紧即可);



(7)下支撑绳安装



7-1、 将第一根下支撑绳的挂环挂于端柱基座的挂座上,然后沿平行于系统走向的方向上调直支撑绳并放置于基座的外侧,并将减压环调



节就位(紧邻钢柱的减压环边距钢柱约50cm);



7-2、 在第二个基座处,用绳卡将支撑绳固定悬挂于挂座的外侧;在第三个基座处,将支撑绳放在挂座内下侧;如此相间安装支撑绳在基



座挂座的外侧和内下侧,直到本段最后一个基座并将支撑绳缠绕在该基座的挂座上,再用绳卡暂时固定;



7-3、 检查确定减压环全部正确就位后拉紧支撑绳并用绳卡固定;



7-4、 按上述步骤安装第二根下支撑绳,但反向安装,且减压环位于同一跨的另侧;



7-5、 在距减压环约40cm处用一个绳卡将两根底部支撑绳相互并结(仅用30%标准紧固力),如此在同一挂座处形成内下侧和外侧两根交错



的双支撑绳结构;

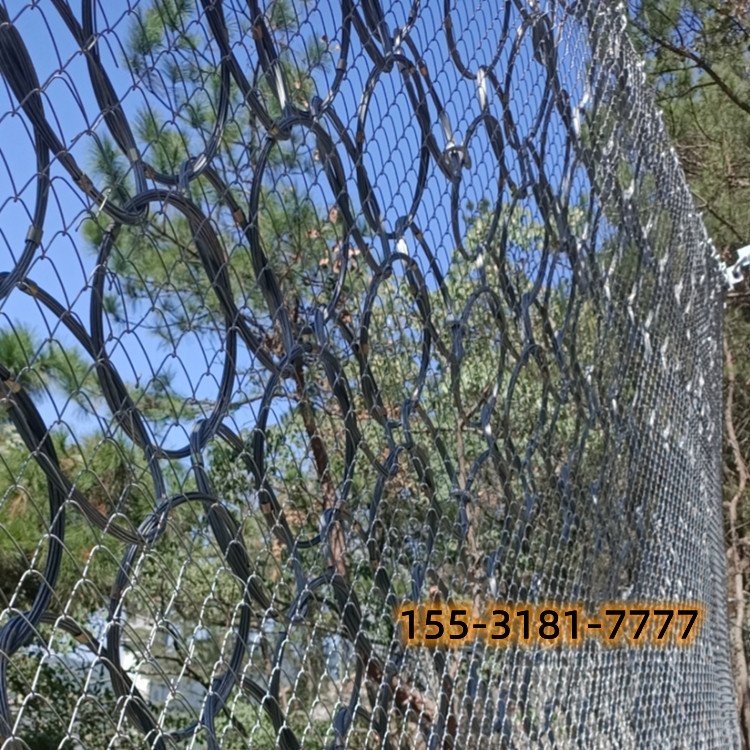

(8)钢绳网的安装



8-1、钢丝绳网的起吊就位方法宜根据现场施工场地、机具(起吊滑轮组、钢丝绳、粗麻绳、葫芦、梯子等)、人力条件以及经验和习惯



而定,一般宜采用以下方法:



8-2、用一根起吊绳(钢丝绳或专门准备的粗麻绳)穿过钢丝绳网上缘第三排左右网孔,一端固定在临近钢柱的顶端,另一端穿过悬挂固



定于上支撑绳上的起吊滑轮组并使尾端垂落到地面附近;



8-3、拉动起吊绳尾端,直到钢丝绳网上缘上升到上支撑绳水平为止,再用绳卡将网与上支撑绳暂时进行松动联结,同时也可将网与下支



撑绳暂时联结以确保缝合时的更为安全,此后起吊绳可以松开抽出;



8-4、重复上述步骤直到全部钢丝绳网暂时挂到上支撑绳上为止,并侧向移动钢丝绳网使其位于正确位置;






3、  施工注意事项:



(1)本图纸及设计说明中所示危岩体及其处理范围仅示意,需根据现场实际情况确定。现场实地放样时需要监理及地质工程师在场进行



指导,工程量计量需由监理工程师据实结算;



(2)本说明中的地质资料仅供参考;



(3)工程施工前,施工承包商应熟悉设计图纸,并进行实地核对与调查,对控制点坐标及高程等数据进行复核,若有问题应及时提出,



以便处理;



(4)边坡的清理工作应在景区公路边坡系统开挖支护前完成,必须严格遵照“多护少挖、自上而下”的原则开展施工。对有明显滑动和



崩塌迹象的危岩体需现进行清除或锚杆支护,再进行柔性防护系统的施工。严禁在无论证确认安全的情况下进行下一道工序的施工;



(5)施工期需建立边坡危岩体变形观测网,对易滑动和崩塌的部位进行施工期全过程监测;



(6)对于需要用爆破清除的危岩体,需采用小药量控制爆破,施工前应进行爆破试验,选定爆破参数,并经监理工程师批准后才能进行



爆破施工;



(7)碎石及石渣严禁沿全坡面向下清理,以免破坏坡面植被,应利用坡面现有冲沟作为溜渣通道向下溜渣或就近堆砌于平缓地带,堆砌



体应稳定;



(8)雨季施工中,承包商应有保证工程质量和安全施工的技术措施,防止雨水冲刷对危岩体的稳定产生不利影响;



(9)施工承包商应妥善制定施工安全措施,在危险地带应设置明显的标志;



(10)开挖过程中,承包人应按照规范要求做好施工地质记录工作,并为设计人员进行地质编录工作提供一切方便。
